Written By: Ontrack
Date Published: 3 novembre 2023
Lisez ce qui suit pour mieux comprendre son fonctionnement et ses différents avantages. Nous allons également la comparer à un autre type de configuration, le RAID 5, qui est largement utilisé dans les serveurs.
RAID est l'abréviation de "Redundant Array of Independent Disks" (Regroupement Redondant de Disques Indépendants). Il existe de nombreux types de matrices RAID qui affectent les vitesses de lecture et d'écriture ainsi que la redondance ou la tolérance aux pannes.
En premier lieu, le RAID 1 est un ensemble de deux disques durs, dont l’un est utilisé en miroir afin de sécuriser les données stockées. Ce système de clonage présente une haute tolérance aux pannes et convient donc au stockage des données sensibles. Le RAID 0 est un système qui permet de répartir les informations stockées sur plusieurs disques durs grâce à un entrelacement des données. Le temps d’accès est alors accéléré.

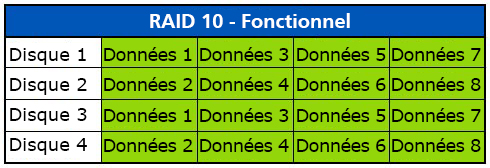

RAID 10 nécessite au moins 4 disques et est une combinaison de RAID 1 et RAID 0. Dans l'exemple ci-dessous, le disque 1 et le disque 3 sont dans une configuration RAID 1, en miroir. Les disques 2 et 4 sont également dans une configuration RAID 1. Les données sont ensuite réparties sur les deux jeux de miroirs dans une configuration RAID 0. L'utilisateur bénéficie ainsi de la protection d'un RAID 1 et de la vitesse d'un RAID 0.
L'inverse est appelé RAID 01, mais la configuration est fondamentalement la même. C'est un jeu de bandes (RAID 0), ou striping, en miroir d'un autre jeu de bandes (RAID 0) dans une configuration RAID 1.
Si l'un des disques de l'un ou l'autre des ensembles de miroirs tombe en panne, le système doit basculer vers le membre secondaire. Cela permet à l'utilisateur de continuer à utiliser le système sans interruption. Le disque défaillant peut alors être remplacé par un nouveau disque et remis en miroir sur le disque secondaire. Les nouveaux contrôleurs RAID 10 permettront même qu'une deuxième panne de disque se produise sans interrompre le stockage, à condition que la deuxième panne se produise sur le deuxième jeu de miroirs.
Si ce basculement ne fonctionne pas ou si les deux disques signalent des pannes, Ontrack peut vous aider. À l'aide de nos technologies avancées de salle blanche, l'équipe Ontrack tentera d'imager les disques.
Si l'un des disques de chaque miroir est imagé sans erreurs, l'équipe Ontrack utilisera ces données pour reconstruire le volume logique et récupérer les données. Dans l'image ci-dessous, le lecteur 2 a échoué, Ontrack a donc pu utiliser le lecteur 1 et le lecteur 4 pour reconstruire le système de fichiers et récupérer les données.

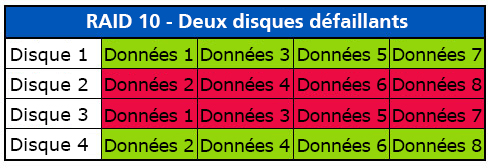

Si deux disques échouent à partir de différentes matrices RAID 1, l'équipe Ontrack peut utiliser les miroirs pour reconstruire virtuellement la matrice RAID 10 et récupérer le volume. Dans l'image ci-dessous, les lecteurs 2 et 3 ont échoué. L'équipe Ontrack utiliserait les disques 1 et 4 pour reconstruire la matrice. Une fois la table reconstruite, le système de fichiers est assemblé et les données peuvent être extraites.

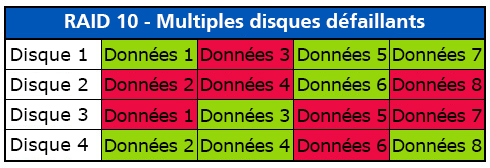

Même si les 4 disques tombent en panne, la récupération est toujours possible. Dans la situation de l'image ci-dessous, Ontrack utiliserait des portions des 4 disques pour reconstruire virtuellement la matrice et récupérer les données.
Remarque : Le RAID 10 protège uniquement contre les pannes de disque et ne protège pas contre les logiciels malveillants, les suppressions ou la corruption comme le fait une sauvegarde. Le RAID 10 a également un coût par Go nettement plus élevé, car le nombre de disques doit être doublé par rapport aux matrices RAID 5 ou RAID 6.
