RAID 1 : La configuration pour une meilleure gestion des pannes

Written By: Ontrack

Date Published: 3 novembre 2023

RAID 1 : La configuration pour une meilleure gestion des pannes

 Si le système RAID permet globalement d'optimiser le stockage des données en les répartissant sur plusieurs disques durs, chaque configuration a ses propres avantages. Le RAID 1 qui consiste à mettre en miroir les données est particulièrement recommandé pour ceux qui recherchent avant tout la sécurité.

Qu'est-ce qu'une configuration RAID 1 ?

Le système RAID 1 figure probablement parmi les plus simples. Il fonctionne sur le principe du mirroring ou la mise en miroir.

En effet, les disques de la grappe sont organisés en paire, où les informations sont écrites et lues simultanément. Le RAID 1 propose donc une redondance parfaite, ce qui profite à la sécurité des données : si un des disques, l’utilisateur pourra récupérer l’intégralité de ses données sur l'autre disque de la paire.

Le système RAID 1 peut-il être utilisé sur un disque dur externe ?

La technologie RAID est généralement utilisée sur un disque dur interne, mais il est tout à fait possible d'appliquer ce système RAID à des disques durs externes.

Il existe dans le commerce des boîtiers spécialement conçus pour accueillir plusieurs disques durs permettant de créer une matrice RAID 1.

Peut-on configurer un serveur NAS en RAID 1

La réponse est oui. Pour rappel, un NAS ou Network Attached Storage est une unité de stockage autonome.

Il s'agit essentiellement d'un partage accessible via votre réseau (privé ou professionnel). Vous pouvez configurer le stockage sur votre NAS dans une variété de configurations RAID, y compris RAID 1.

Récupération de données RAID 1

Une matrice RAID 1 saine comporte deux disques en miroir, ce qui signifie que les données sont les mêmes sur les deux disques.

RAID 1 fonctionnelLes systèmes RAID 1 permettent de récupérer des données de deux manières différentes. Si le disque primaire de la matrice tombe en panne, le système doit basculer sur le membre secondaire. Cela permet à l'utilisateur de continuer à utiliser le système sans interruption. Le disque défaillant peut alors être remplacé par un nouveau disque et re-mirroré sur le disque secondaire.

Si ce basculement ne fonctionne pas, ou si les deux disques tombent en panne en même temps, Ontrack peut vous aider. En utilisant nos technologies avancées en salle blanche, l'équipe d'Ontrack tentera d'obtenir une image des deux disques.

Si l'un des disques ne présente aucune erreur, l'équipe d'Ontrack utilisera ces données pour reconstruire le volume logique et récupérer les données. Dans l'image ci-dessous, Ontrack utilise le lecteur 1 pour reconstruire le système de fichiers et récupérer les données.

RAID 10 avec un disque défaillant

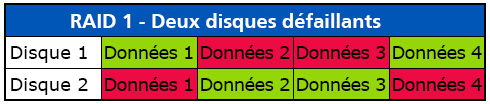

Si les deux lecteurs présentent des erreurs, l'équipe peut utiliser les données des deux lecteurs pour reconstruire le système de fichiers logique et récupérer vos données. Le fait de pouvoir extraire des données de deux disques donne à Ontrack une grande chance de récupérer tous vos fichiers. Dans l'image ci-dessous, Ontrack utilise des parties du lecteur 1 et des parties du lecteur 2 pour reconstruire le système de fichiers et récupérer les données. Les bandes de données (striping) 1 et 4 proviendraient du lecteur 1 et les bandes de données 2 et 3 proviendraient du lecteur 2 :
RAID 1 avec 2 disques défaillants
